点击放大 ↗FLOOR PLAN BENCHMARK · 2026
同一张平面图。
转成 CAD，差别在哪里？
同一张室内平面图，实测 10 个外部工具和 Scan2CAD.online 免费转换，并对照 AI 内测结果。查看可编辑性评分、真实 DXF、文字、门弧与图层。
结果仅代表该时间点、该输入文件及当时可用的平台版本；功能、额度和算法可能调整。
预览按各自画幅展示，未做坐标配准；点击放大查看。SVG 为 DXF 实体示意，字体与目标 CAD 显示可能不同。
WHAT THE FILES SHOW
让文件说明结果
10
外部免费工具
9 份包含轮廓，1 份无可渲染几何；本次均未发现 TEXT 或 ARC。
24
免费版可编辑文字实体
同时生成 842 个 LINE 和 6 个 ARC。存在 OCR 错误，比例仍需校准。
13
AI 样例图层
包括 WALL、DOOR、WINDOW。实体组织更清晰，准确性仍需单独验证。
COMPARE THE STRUCTURE
本样例 CAD 可编辑性评分
每项最高 10 分，总分 50 分。点击工具名称查看原始结果。该分数不代表准确率、流量排名或其他图纸的表现。
| 工具 / 引擎 | 文件结构 | 可渲染内容 | 单位及参考 | 文字实体 | CAD 组织 | 总分 |
|---|---|---|---|---|---|---|
| Scan2CAD.online AI 内测 | 10 | 10 | 10 | 10 | 10 | 50/50 |
| Scan2CAD.online 免费版 | 10 | 10 | 0 | 10 | 5 | 35/50 |
| PolygonLogix | 10 | 10 | 6 | 0 | 0 | 26/50 |
| Nasji | 10 | 10 | 3 | 0 | 0 | 23/50 |
| StencilCut | 10 | 10 | 3 | 0 | 0 | 23/50 |
| Flip3D | 10 | 10 | 3 | 0 | 0 | 23/50 |
| TechDraw AI | 10 | 10 | 3 | 0 | 0 | 23/50 |
| Convertio | 10 | 10 | 0 | 0 | 0 | 20/50 |
| AnyConv | 10 | 10 | 0 | 0 | 0 | 20/50 |
| ImageToDXF | 10 | 10 | 0 | 0 | 0 | 20/50 |
| AnyDocFlow | 10 | 10 | 0 | 0 | 0 | 20/50 |
| Aspose.Imaging | 10 | 0 | 0 | 0 | 0 | 10/50 |
展开评分规则与未验证项目
文件结构：可解析 DXF 10 分；可渲染内容：有几何 10 分。文字实体：存在 TEXT 即 10 分，不计识别正确率。CAD 组织：规则 LINE/ARC/CIRCLE 得 5 分，具有平面图语义图层再得 5 分。
单位及参考：缺失或不可用 0 分；声明毫米但范围不符 3 分；毫米且一轴参考范围相差不超过 5% 得 6 分；毫米并有横纵整体参考记录得 10 分。AI 的分数依据文件中的 1:1、10,300 × 15,900 标注，不等于实测每段墙线符合尺寸。
所有结果：文字正确率、尺寸误差、墙体连通性、目标 CAD 打开及 AUDIT 均未完成专项验证。
01 / EXTERNAL FREE TOOLS
先看十个外部免费结果
“免费”表示此次获得输出的测试路径；额度、登录和付费规则可能改变。本页没有第三方流量排名依据。
02 / SCAN2CAD.ONLINE
再看我们的免费版与 AI 内测
我们是这两款输出的提供方。免费版经线上接口转换；AI 文件由内测提供，制作过程未独立审计，也未测量人工修图时间。
REPRODUCIBLE EVIDENCE
测试方法与公开文件

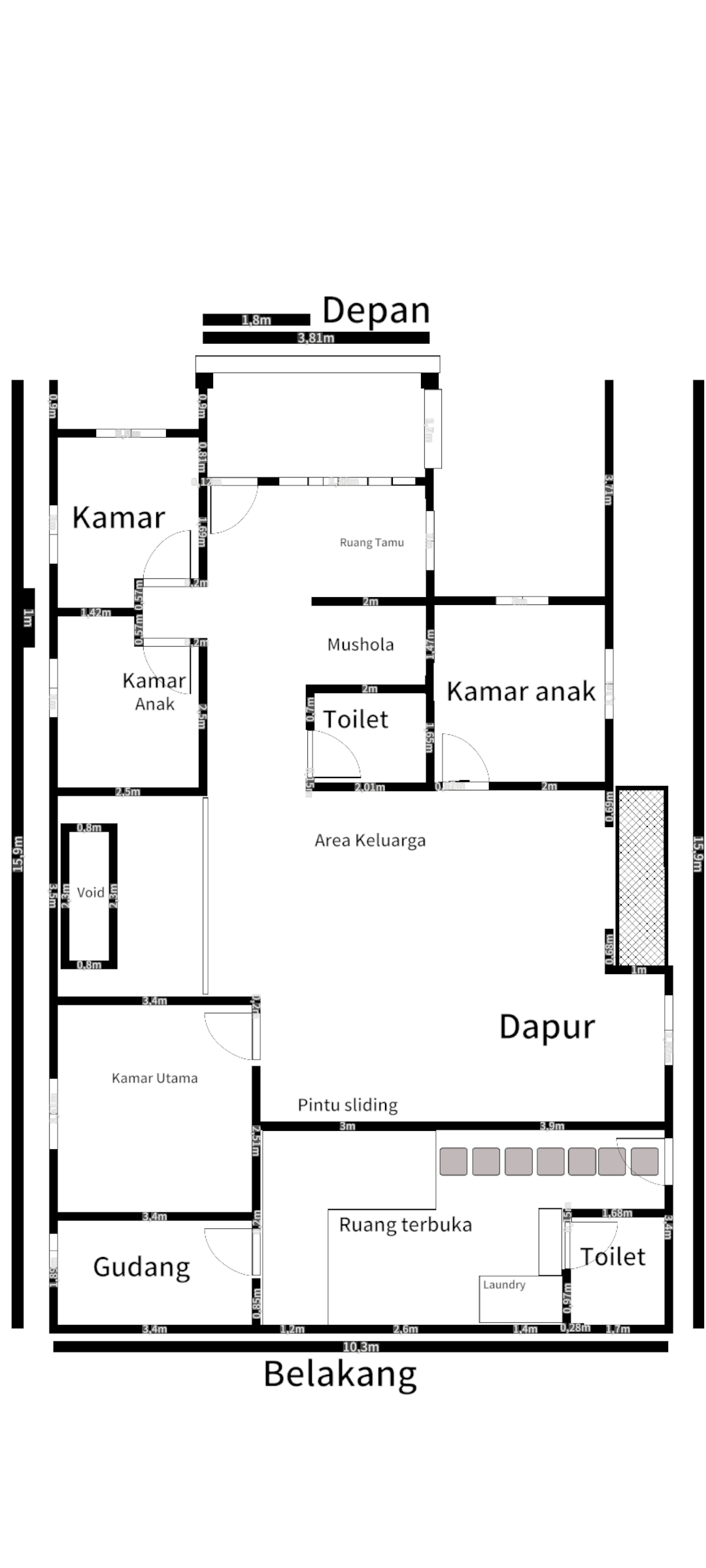

测试日期：2026-09-21。十个外部平台与我们的免费转换使用同一张客户提供的 PNG。客户已同意公开展示及下载样图和结果。AI 文件为客户提供的内测输出，作为独立参考组。
外部输出按下载文件直接审计，未人工修图。比较 DXF 版本、实体类型、图层及单位；只对这一份样图成立。免费版版本为 editable-drawing-v5.0。预览可能不完整呈现文字，最终应下载 DXF 在目标 CAD 中复核。
逐项尚待验证
文字正确性：待人工逐字核对。尺寸误差：待基于可靠参考尺寸测量。CAD 打开和 AUDIT：待在目标软件验证。本表结构得分不会替代这些结果。
选择工具前，你可能关心
免费图片转 DXF，文字能直接修改吗？
取决于输出实体。本次 10 个外部结果均无 TEXT；我们的免费版含 24 个 TEXT，但存在误识别。文字轮廓与可编辑文字是不同的结果。
转换后就是准确的毫米尺寸吗？
不是。图片像素、声明的毫米单位和实际工程比例是三件事。请用已知尺寸校准，并检查横纵方向。本样例 AI 文件的毫米标注也不等于工程精度验收。
35/50 和 50/50 代表准确率吗？
不代表。分数只反映此样例的文件结构、可渲染内容、单位与参考信息、文字实体和 CAD 组织。尚未量化文字正确率、尺寸误差或 CAD 实机导入结果。
我现在可以使用 AI 内测引擎吗？
本页 AI 结果是内测样例，不是已开放的即时转换承诺。可先免费转换自己的图纸，需要进一步处理时提交评估申请。
